Mapas conceituais utilizando o CMapTools

Olá caros leitores. Vou comentar a respeito de um completo editor de mapas mentais.

O CMapTools é um software para construção de mapas conceituais.
A ferramenta permite criar, compartilhar e colaborar modelos de conhecimento representados com mapas conceituais.

O software permite ao usuário construir, navegar, compartilhar e criticar modelos de conhecimento representados com Mapas Conceituais. A ferramenta possui independência de plataforma e permite aos usuários construir e colaborar de qualquer lugar na rede, internet e intranet, durante a elaboração dos Mapas
Conceituais com colegas, como também, compartilhar e navegar por outros modelos distribuídos em servidores pela Internet.

Vou descrever como executar funcionalidades básicas do software.

Como:

  • Novo Cmap

  • Nova Pasta

  • Novo Fio de Discussão

  • Nova Sopa

Para criar um novo mapa conceitual:
Arquivo -> Novo Cmap
Esta ação abrirá uma nova janela que permite a criação de um novo mapa conceitual.

novo mapa Janela para criação do mapa conceitual.

Adicionar um novo conceito:
Clique duas vezes em qualquer lugar do novo Mapa para adicionar um conceito novo.
Nomeando um novo conceito:
No campo texto “????” digite o nome do novo conceito.

Unindo dois conceitos:
Clique nas setas que ficam acima de um conceito e arraste para um outro conceito ou para um espaço em branco.

primeiro conceito

Nomeando um novo relacionamento:
No campo texto “????” digite o nome do novo relacionamento.

Para salvar o mapa conceitual:
Arquivo -> Salvar Mapa Conceitual
Ou
Arquivo -> Salvar Mapa Conceitual como...

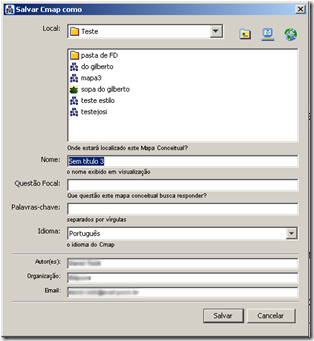

salvar mapa Janela para salvar o mapa conceitual

Para exportar um arquivo:
Arquivo -> Exportar Arquivo como -> ...
Tipos de arquivo:
Arquivos de Imagem...
Formato PDF
Postscript...

Gráfico Vetorial Escalável (SVG)...
Página Web...
Outline do Cmap...
Afirmações como Texto...
Arquivo XML...
Mapa Vital...

Para criar uma nova pasta:

Arquivo -> Nova Pasta...

nova pasta Para salvar nova pasta.

Sessão de Colaboração

Colaboração na autoria de mapas conceituais.
Colaboração pode ser de maneira Síncrona e Assíncrona.

Colaboração Síncrona

Mais de um usuário pode trabalhar simultaneamente no mesmo mapa conceitual, em tempo real.
Permite troca de mensagens via chat.
Os usuários precisam estar com o mesmo Mapa Conceitual aberto.

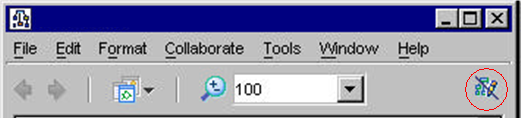

Precisam solicitar uma colaboração clicando no ícone. colaboracaosicrona

É necessário que os usuários colaboradores abram o mesmo Mapa e tenham permissão para editá-lo.

colaboracaosicrona2

Colaboração Síncrona – Chat

chat

Colaboração Assíncrona

A colaboração assíncrona possibilita a elaboração de mapas conceituais através de fios de discussão.
Os fios de discussão são adicionados aos conceitos.

Colaboração Assíncrona – Fio de Discussão

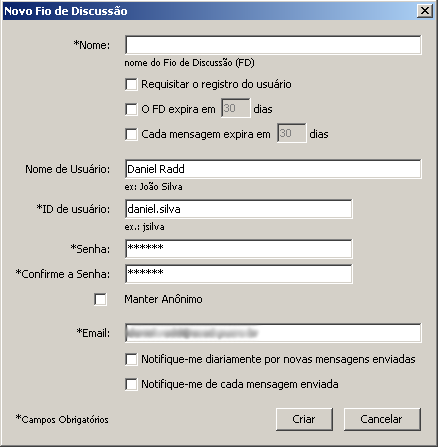

Para adicionar um novo fio de discussão, clique em um conceito e no menu superior clique em: Colaborar -> Novo Fio de Discussão...
Uma janela será aberta como a imagem abaixo:

assincona fiodisc

Um conceito com colaboração por fios de discussão possuem esse ícone abaixo:

assincrona2

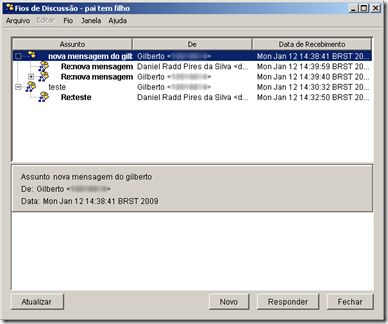

Quando um fio de discussão é aberto podemos visualizar todas as mensagens recebidas e seu conteúdo.
Em um fio de discussão permite criar um novo tópico ou responder tópicos existentes.

assincrona3

Para criar um fio de discussão em uma pasta:

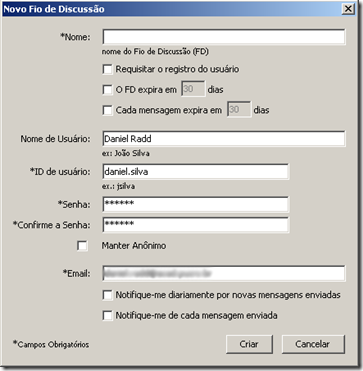

Arquivo -> Novo Fio de Discussão...

novofio

Nova Sopa

Para criar uma nova sopa:
Arquivo -> Nova Sopa...
Uma sopa é um conjunto de conceitos que podem se colaborados por membros convidados.
A colaboração pode ser feita por fio de discussão.

novasopaJanela para criar uma nova sopa.

Formatar um mapa conceitual

Para abrir a janela Estilos:
Vá no menu Janela -> Exibir Estilos
Na janela Estilos tem-se como formatar a fonte, objeto, linha e o Cmap.

Permite formatar a fonte dos títulos de cada conceito.

Nome & Tamanho
Estilo & Cores
Margem
Alinhamento de Texto
Conjunto de caracteres Matemáticos

Formatar o Objeto

Permite formatar a caixa de cada conceito.

Cor
Sombra
Formato
Imagem de Fundo
Alinhar
Esticar

Formatar a Linha

Permite formatar a linha de relacionamento entre cada conceito.

Cor
Espessura
Estilo
Formato
Direção da Conexão
Pontas de setas

Formatar o Cmap

Permite formatar o fundo do mapa conceitual.

Cor
Escala
Imagem de Fundo

____________

Esse material foi montado baseando-se no Manual:

Como criar Mapas Conceituais utilizando o CmapTools
Versão 3.x

Elaborado por:
Prof.: Anderson Ricardo Yanzer Cabral
yanzer@guaiba.ulbra.tche.br
Monitora: Taiana Rosales de Oliveira
taiana@guaiba.ulbra.tche.br
Guaíba, 2003
